🎁 논문 해석 서비스 제공
📚 AI 논문 해석 서비스 – 쉽고 빠른 논문 분석, 지금 경험하세요!
* 자세한 내용은 공지 참조!
☁️⬆️ 업로드 플랫폼
- Velog: https://velog.io/@baibel/posts
- 네이버: https://blog.naver.com/baivel
- 티스토리: https://baibel.tistory.com/
🟥📺 관련 유튜브 영상
- 채널: 보다 BODA
- 영상 제목: 우주를 통째로 회전시키는 정체불명의 힘 | 과학을 보다 EP.133, 11분 36초 에피소드
- 영상 링크: https://www.youtube.com/watch?v=n3X-pH-DSUg&t=1261s
🗂️ 논문 정보
- DOI: 10.1038/s41598-023-38781-8
- ISO 690: ÇALIŞKANOĞLU, A. Zeynep, et al. Experimental generation of fulgurite under realistic lightning discharge conditions. Scientific Reports, 2023, 13.1: 11685.
- 저자: Zeynep Çalışkanoğlu, Alessandra Camara, Corrado Cimarelli, Donald Dingwell, Kai-Uwe Hess
- 카테고리: 지구과학, 지질학
📄 논문 대표 이미지
✨ 논문 핵심 요약
서론
본 연구는 라허 지역의 화산재를 사용하여 실험실에서 생성된 풀구라이트를 소개하고, 자연 번개의 전기적 특성을 모사하는 실험 조건 하에서 고전압 실험을 통해 이를 생성하는 과정을 탐구합니다. 실험적으로 생성된 풀구라이트는 자연에서 발견되는 풀구라이트와 유사한 상태 및 질감을 보이며, 이러한 연구는 자연에서 풀구라이트가 생성되는 과정에 대한 이해를 높이는 데 기여합니다.
방법론
본 연구에서는 절연된 시료 용기 내에서 DC 전원과 트리거-펄스 설정을 사용하여 자연 번개 방전 효과를 모사하는 실험 설정을 구축하였습니다. 실험은 다양한 지속 시간(0, 100, 200, 300, 400, 500ms)을 가진 실험을 통해 진행되었으며, 독일 아이펠 지역의 라하르 씨 화산에서 채취한 화산재를 실험의 원료로 사용하였습니다. 이 화산재는 주로 기포가 형성된 유리 입자, 암석 조각, 그리고 느슨한 결정으로 구성되어 있으며, 실험적으로 생성된 풀구라이트의 구조에 대한 지속적인 전류의 영향을 조사하기 위해 사용되었습니다.
결과
실험을 통해 5개의 인공 풀구라이트가 생성되었으며, 이들은 대부분 원래 재료의 적갈색을 띠고 있었습니다. 풀구라이트의 길이는 대체로 45mm로 유사하였으나, 500ms 지속 시간을 가진 실험에서는 35mm로 짧아졌습니다. 모든 풀구라이트는 세로로 절단되어 광물학적 특성이 분석되었으며, 주로 석영과 소량의 철산화물 및 장석이 검출되었습니다. 또한, 밀도와 다공성 분석을 통해 풀구라이트의 물리적 특성이 조사되었습니다.
결론
이 연구를 통해 생성된 실험적 풀구라이트는 자연에서 발견된 풀구라이트와 뚜렷한 유사성을 보여주었습니다. 이는 실험 설정과 프로토콜이 자연적인 풀구라이트 형성을 잘 모사할 수 있는 유효한 방법임을 시사합니다. 특히, 지속적인 전류 단계의 존재가 원시 재료의 용융을 생성하기 위한 필요한 열 전달을 가능하게 한다는 점이 주목됩니다. 이러한 결과는 자연 풀구라이트의 특성으로부터 번개 방전의 매개변수를 추론하기 위한 기초를 제공합니다. 본 연구는 풀구라이트 형성에 있어서 지속 전류의 지속 시간과 재료의 조성이 중요한 역할을 한다는 것을 시사하며, 이는 향후 풀구라이트의 형성 메커니즘을 이해하는 데 중요한 기초 자료가 될 것입니다.
📖 논문 상세 요약
초록
본 연구에서는 라허 지역 화산재를 사용하여 실험실에서 생성된 풀구라이트를 소개하며, 자연 번개의 전기적 특성에 가깝게 대응하는 실험 조건 하에서 직류원과 트리거-펄스 설정을 활용한 고전압 실험실의 능력을 활용합니다. 실험적으로 생성된 풀구라이트는 자연에서 발생하는 풀구라이트와 상태 및 질감 모두에서 크게 유사함을 보이며, 이러한 실험적 조사는 잘 제어된 조건 하에서 생성된 풀구라이트의 특성을 높은 재현성으로 제공하며, 자연에서 풀구라이트가 생성되는 과정에 대한 추론을 가능하게 합니다. 이 연구는 실험적 풀구라이트와 번개 방전의 특성에 대한 체계적인 특성화를 위한 기초를 제공합니다.
서론
풀구라이트는 번개가 모래, 흙, 또는 바위에 충돌하여 생성된 자연 유리질의 불규칙한 튜브 형태로, 라틴어에서 유래된 이름입니다. 1706년 허먼에 의해 처음 기술된 이 자연 현상은, 지금까지 발견된 가장 오래된 풀구라이트가 페름기 시대로 추정되며, 이는 호스트를 덮고 있는 화석이 풍부한 탄소기 암석을 기반으로 합니다. 풀구라이트는 구름에서 땅으로의 번개 충돌, 화산 폭발, 또는 전기 전송선 사고로 인해 형성됩니다. 자연 풀구라이트는 그들의 형태학적 및 화학적 상태, 고온 광물화, 고생태학 재구성, 그리고 생명 전 화학의 화학적 원천 평가 측면에서 연구되었습니다. 실험적으로 생성된 풀구라이트는 몇몇 예비 타당성 연구에서 간략히 기술되었으나, 이러한 연구들은 자연 번개 연구 커뮤니티의 표준 프로토콜을 일반적으로 따르지 않았으며, 체계적 접근의 재현성과 정밀성을 대체로 결여하였습니다. 본 연구에서 사용된 실험 설정은 번개 연구 커뮤니티의 권장 사항을 준수하도록 설계 및 구축되었으며, 이 실험들은 쉽고 매우 정확하게 재현될 수 있는 주요한 장점을 가지고 있습니다.
Natural fulgurites
본 섹션에서는 자연적으로 형성된 풀구라이트(풀구라이트)의 기본적인 특성을 정의하여 실험적으로 생성된 풀구라이트과의 비교를 용이하게 합니다. 자연 풀구라이트은 원래의 재료 화학성, 가능한 상호작용 및 반응, 그리고 용융 시 접촉하는 단계 사이의 화학적 확산에 따라 다양한 구성과 색상을 나타낼 수 있습니다. 이러한 풀구라이트은 일반적으로 중앙에 공동(열린, 부분적으로 닫힌, 또는 닫힌)이 있는 부분적으로 원형의 단면 구조를 공통적으로 보여주며, 이는 번개가 대상 물질로 전파되는 경로를 나타냅니다. 풀구라이트의 길이는 수 센티미터에서 수 미터에 이르며, 벽의 두께는 다양합니다. 중앙 공동의 기하학적 형태는 번개 방전의 주요 전파 방향을 따라 이차적인 전도 경로를 반영하는 가지치기 형태의 복잡한 형태를 드러낼 수 있습니다. 자연 풀구라이트의 외부 표면은 일반적으로 거친 질감을 보이며, 원래 재료의 잔해와 부분적으로 용융된 결정이 용융된 풀구라이트 질량에 부착되어 있을 수 있습니다. 반면에, 풀구라이트의 내부 표면은 일반적으로 중앙 공동을 둘러싼 유리 같은 매끄러운 표면을 보입니다. Sahara Desert에서 채취한 대표적인 자연 풀구라이트 샘플과 풀구라이트의 기본적인 형태학적 특징을 보여주는 단면 및 종단면의 일반적인 모습이 그림 1에 제시되어 있습니다.
Experimental setup
본 실험 설정에서는 절연된 시료 용기 내에서 DC 전원과 트리거-펄스 설정을 사용하여 자연 번개 방전 효과를 모사하였습니다. 이 설정은 마르크스 발생기, 60개의 12V 은-납-산 배터리로 구성된 배터리 시스템(직렬 연결로 720V-600A), 회로 차단기 및 스위치, 스위칭 컨트롤러 및 확장 안전 회로로 구성되어 자연 번개의 주요 전류 구성 요소를 대표하도록 설계되었습니다. 첫 번째 반환 스트로크는 마르크스 발생기를 사용한 전압 충격으로 시작되며, DC 원은 긴 지속 시간의 지속 전류 생성을 시작합니다. 실험에서는 상단 전극을 양전하로, 하단 전극을 음전하로 하여 양전하 번개 방전을 모사하며, 같은 설정으로 음전하 방전도 모사할 수 있으며, 양전하 방전으로 생성된 풀구라이트와 유의미한 차이가 없음을 보여줍니다. 실험 준비 중 실용적인 이유로 양전하 방전에 의한 풀구라이트 생성이 선호됩니다.
본 연구에서는 대기 온도와 압력에서 다양한 지속 시간(0, 100, 200, 300, 400, 500ms)을 가진 실험을 통해, 인공적으로 생성된 풀구라이트(fulgurites)의 구조에 대한 지속적인 전류의 영향을 조사하였습니다. 실험은 탄환 모양의 상부 전극과 돔 모양의 하부 전극을 사용하여 진행되었으며, 모든 실험은 실험실 내 안정된 환경 조건(온도: 약 19.2°C, 압력: 약 946 hPa, 상대습도: 약 50.0%)에서 수행되었습니다. 전극 간의 거리를 조절하고 내부 튜브에 채울 목표 물질의 최적 양을 결정하기 위해 세 번의 테스트 실험이 수행된 후, 유사한 실험 조건 하에서 여섯 번의 실험이 진행되었습니다. 각 실험은 새로운 샘플 배치를 사용하고 전극 간의 거리는 모든 실험에서 50mm로 일정하게 유지되었습니다. 이 연구는 자연 번개에 의해 생성된 장기 지속 전류의 평균 지속 시간에 근접한 설정을 통해 풀구라이트 구조에 대한 지속적인 전류의 영향을 탐구합니다.
Target material
본 연구에서는 독일 아이펠 지역의 라하르 씨 화산에서 13,000년 전 분출한 라하르 씨 품사, "Laacher See Bimse" (이하 LSB) 화산재를 실험의 원료로 사용하였습니다. 이 화산재는 ROTEC GmbH에서 제공받았으며, 주로 90~300 µm 크기의 입자와 3wt%의 매우 미세한 재(< 63 µm)를 포함합니다. LSB는 주로 기포가 형성된 유리 입자, 암석 조각, 그리고 느슨한 결정으로 구성된 다상 재료로, 연결된 및 고립된 다공성을 보입니다. 이 화산재의 주성분은 페놀리틱 구성(실리카 약 55wt%, 알루미나 약 20.5wt%, 나트륨 산화물 약 11wt%, 칼륨 산화물 약 5.5wt%)이며, 주요 결정상은 석영, 사장석, 산회석, 그리고 사문석입니다. 이 연구에서 사용된 LSB의 평균 밀도는 헬륨 피크노미터로 측정한 2.42 ± 0.02 g/cm³입니다. LSB 화산재는 이전 번개 방전 실험에서 광범위하게 특성화되고 사용된 바 있으며, 그 입자 크기 분포는 종종 풀구라이트가 발견되는 실트 및 모래 퇴적물과 유사합니다. 따라서, 이 화산 입자 재료는 번개 유도 용융 반응에 의한 유리 및 결정립 구성요소의 물리적 및 화학적 변화를 연구하는 데 유리한 조건을 제공합니다.
Experimentally generated fulgurites
본 연구에서는 6번의 실험을 통해 5개의 인공 풀구라이트를 생성하였습니다. T0 실험에서는 부분적인 용융과 입자 군집의 소결만 관찰되었으나, 지속 전류가 있는 실험(T100, T200 등)에서는 모두 풀구라이트가 생성되었습니다. 이 풀구라이트들은 대부분 원래 재료의 적갈색을 띠고 있으며, 표면은 대부분 원래 재료의 잔해와 부분적으로 용융된 결정으로 덮여 있습니다. 풀구라이트의 길이는 T100부터 T400 실험까지는 45mm로 유사하나, T500 실험에서는 35mm로 짧아졌습니다. 전체적으로 풀구라이트는 관 모양의 형태를 보이며, T100, T200, T500 실험에서는 짧은 가지가 관찰되었습니다. 또한, 모든 풀구라이트는 세로로 절단되어 광물학적 특성이 분석되었으며, 주로 석영과 소량의 철산화물 및 장석이 검출되었고, 실험 기간이 길어짐에 따라 이들의 크기나 분포에는 변화가 없었습니다. 풀구라이트 내의 공극은 복잡한 형태를 보이며, 유리질 영역과 부분적으로 용융된 영역 사이에 주로 분포하는 것으로 관찰되었습니다.
Density and porosity.
본 연구에서는 용융 지속 시간에 따른 밀도와 다공성을 정량화하기 위해 2D 이미지(BSE) 분석과 헬륨 피크노메트리 데이터를 사용하였습니다. 원래 재료(유리 + 다상 결정)의 밀도는 2.42 ± 0.02 g/cm³이며, 풀구라이트(유리 및 부분적으로 용융된 결정, 소량의 미용융 결정 가능성)는 대략 2.48 ± 0.02 g/cm³의 밀도 값을 보입니다. T300은 모든 풀구라이트 중 가장 밀도가 낮으며, 약 2.46 ± 0.007 g/cm³입니다. 합성된 LSB 유리(유리 및 가능한 소량의 미세 결정)의 밀도 값(2.42 ± 0.004 g/cm³)도 모든 풀구라이트 샘플과 비교하여 풀구라이트의 팽창 비율을 확인하기 위해 측정되었습니다. 풀구라이트는 LSB 및 합성 LSB 유리보다 약간 높은 밀도를 나타냅니다. BSE 이미지 모자이크를 사용하여 각 풀구라이트의 다공성 비율을 추정하였고, 밀도 측정과 일치시키기 위해 용융되지 않은 영역의 원래 입자 사이의 공극은 제외되었습니다. 풀구라이트(유리질 + 부분적으로 용융된 영역)의 다공성 비율은 T100의 약 47%에서 T500의 약 18%로 감소하는 것으로 나타났습니다.
Discussion
본 연구에서는 자연산 화산재를 이용해 풀구라이트를 성공적으로 생성하였으며, 이들은 기존의 분류 체계에 맞지 않는 새로운 형태를 보여줍니다. 실험 결과, 초기 고전류 충격만으로는 충분한 용융을 일으키지 못하며, 지속적인 전류 단계의 추가가 필수적임을 확인하였습니다. 이는 풀구라이트 형성에 있어서 지속적인 전류의 역할을 강조하며, 향후 연구에서는 다양한 전류 지속 시간과 자연 번개에서 관찰되는 전류의 변화를 더욱 면밀히 조사할 필요가 있음을 시사합니다.
본 연구에서는 지속 전류의 길이가 실험적 풀구라이트의 구조와 화학적 변화에 미치는 영향을 관찰하였으며, 원시 재료의 상태와 번개 방전 특성이 풀구라이트 형성 과정에 큰 영향을 미친다는 것을 발견했습니다. 특히, 큰 입자의 비율이 풀구라이트 형성에 중요한 역할을 하며, 입자 크기가 일정 크기를 초과하면 풀구라이트 질량의 형성이 크게 억제되는 것으로 나타났습니다. 이러한 발견은 생명의 기원 연구에 있어 풀구라이트의 역할을 이해하는 데 중요한 시사점을 제공합니다.
본 연구에서는 균질한 재료로 만들어진 풀구라이트는 분기가 거의 발견되지 않았으며, 지속 전류의 시간이 길어질수록 풀구라이트의 전체 질량은 증가하지만, 밀도는 매우 좁은 범위 내에서 변화하며, 이는 전체 부피의 안정화로 인한 기공도 감소 때문입니다. 특히, 500ms를 초과하는 실험에서는 튜브 구조가 붕괴되어 주요 공극이 파괴되는 것을 관찰할 수 있었습니다. 이러한 결과는 풀구라이트 형성에 있어서 지속 전류의 지속 시간과 재료의 조성이 중요한 역할을 한다는 것을 시사하며, 이는 향후 풀구라이트의 형성 메커니즘을 이해하는 데 중요한 기초 자료가 될 것입니다.
본 연구에서는 천연 LSB 샘플, 실험적으로 생성된 풀구라이트, 재용융 LSB 유리의 유리 전이 온도가 각각 약 718°C, 694°C, 693°C로 측정되었으며, 이는 풀구라이트와 합성 LSB 유리의 온도가 오차 범위 내에서 동일함을 보여줍니다. 이 결과는 번개 충격으로 인한 샘플 변형 시 유리의 연화가 필요한 온도를 제약하며, 풀구라이트의 유리와 결정질 영역 분포는 모든 풀구라이트의 외부 표면으로의 뚜렷한 열 기울기의 존재를 시사합니다.
Conclusion
이 연구에서 생성된 실험적 풀구라이트는 자연에서 발견된 풀구라이트와 뚜렷한 유사성을 보여줍니다. 이는 우리의 실험 설정과 프로토콜이 자연적인 풀구라이트 형성을 잘 모사할 수 있는 유효한 방법임을 시사합니다. 특히, 방전 시 지속적인 전류 단계의 존재가 원시 재료의 용융을 생성하기 위한 필요한 열 전달을 가능하게 한다는 점이 주목됩니다. 이러한 결과는 자연 풀구라이트의 특성으로부터 번개 방전의 매개변수를 추론하기 위한 보정을 구축하기 시작할 수 있는 기반이 됩니다.
📚🔄 논문 전체 번역
현실적인 번개 방전 조건에서의 풀구라이트의 실험적 생성
초록
풀구라이트는 지구 역사 전반에 걸쳐 지질학적 퇴적물에서 문서화되었습니다. 또한 반응물의 원천으로서 전생물학적 화학에서 잠재적인 역할을 할당받았습니다. 풀구라이트는 자연에서 구름-지면 번개에 의해 생성됩니다. 번개 사건의 발생이 시공간적으로 예측 불가능하기 때문에 풀구라이트가 형성되는 메커니즘과 조건을 조사하는 데 제한이 있었습니다. 실험실 기반 접근법은 이러한 제한을 완화할 수 있습니다. 여기에서는 라허 호수 화산재로부터 실험적으로 생성된 풀구라이트를 설명합니다. 우리는 고전압 실험실에서 트리거-펄스 설정이 있는 DC 소스를 사용하여 자연 번개와 전기적 특성이 매우 유사한 실험 조건을 가능하게 합니다. 실험적으로 생성된 풀구라이트는 자연적으로 발생하는 풀구라이트와 상태와 질감 모두에서 매우 유사합니다. 이러한 실험적 조사는 잘 제어된 조건에서 생성된 풀구라이트의 특성을 높은 재현성을 제공하여 자연에서 풀구라이트 생성에 관련된 과정에 대한 몇 가지 추론을 가능하게 합니다. 이 연구는 실험적 풀구라이트와 번개 방전의 특성에 대한 체계적인 특성화를 위한 기초를 제공합니다.
서론
풀구라이트는 번개를 의미하는 라틴어 단어 'fulgur'에서 유래하며, 일반적으로 모래, 토양 또는 암석에서 번개에 의해 생성된 자연 유리질 불규칙 튜브 형태를 취합니다. 자연 풀구라이트는 1706년 헤르만에 의해 처음으로 기술되었으며(모래 퇴적물에서), 현재까지 발견된 가장 오래된 풀구라이트는 기반암 위에 있는 화석이 풍부한 석탄기 암석을 근거로 페름기 시대의 것으로 추정됩니다. 지구상의 풀구라이트는 구름-지면 번개(뇌우 또는 화산 폭발에 의해) 또는 전기 전송선과 관련된 사고의 결과로 형성됩니다. 자연 풀구라이트는 형태학적 및 화학적 상태, 고온 광물화의 설명, 고생태학 재구성, 전생물학적 화학을 위한 화학적 원천의 가용성 평가 등의 측면에서 탐구되었습니다.
실험적으로 생성된 풀구라이트도 일부 예비 타당성 연구에서 간략히 설명되었습니다. 이러한 가치 있는 선구적인 과학적 탐구는 일반적으로 자연 번개 연구 커뮤니티의 표준 프로토콜에 따라 수행되지 않았으며, 체계적인 접근 방식의 재현성과 정밀성이 부족한 경우가 많습니다. 일반적으로 그 이유는 사용된 실험 기술에 있습니다. 예를 들어, 레이덴 병 배터리(약 20–60 kV)에서 생성된 전류는 자연 풀구라이트와 유사한 풀구라이트를 생성하기에 충분하지 않았습니다. 이후의 실험 설정은 유도성이 부족하거나, 단지 첫 번째 귀환 스트로크 구성 요소(원래 물질의 유전장 강도를 파괴하는 데 중요한 번개 방전의 구성 요소)만을 생성했습니다. 그들이 생성한 사인파 형태의 펄스는 샘플의 유전 파괴를 돕고 궁극적으로 용융을 생성하지만, 풀구라이트의 전형적인 형태를 재현하기에는 충분하지 않았습니다. 카스트로 등이 사용한 전기 용융 시뮬레이터로 200–300 ms 동안 생성된 전류(50 A)는 자연 번개의 전류 조건(음극성 플래시의 경우 약 30 kA, 양극성 플래시의 경우 약 300 kA)보다 훨씬 낮았습니다.
우리 연구에서 사용된 실험 설정(트리거 펄스가 있는 DC 소스)은 번개 연구 커뮤니티의 번개 스트라이크 연구 권장 사항(예: 파형 IEC 62305)을 준수하도록 설계 및 구축되었으며, 독일 뮌헨에 위치한 Bundeswehr 대학교(UniBw)에 위치해 있습니다. 이 설정의 주요 장점은 이러한 실험이 매우 쉽게 그리고 매우 정밀하게 재현될 수 있다는 것입니다.
여기서는 독일의 동아이펠 화산지대에 위치한 라허제 화산재를 실험적 풀구라이트 생성의 원재료로 사용하여 방전 조건의 변화에 따른 형성 메커니즘과 특성을 체계적으로 설명합니다.
자연 풀구라이트
여기서는 자연 풀구라이트와 실험적 풀구라이트를 비교하기 위해 자연 풀구라이트의 기본 특성을 정의합니다. 자연 풀구라이트는 원재료의 화학 성분, 가능한 상호작용 및 반응, 그리고 용융 시 접촉하는 상들 간의 화학적 확산에 따라 다양한 구성과 색상을 가질 수 있습니다. 이러한 풀구라이트는 일반적인 형태적 특성을 공유하며, 일반적으로 중앙에 빈 공간(열려 있거나, 부분적으로 닫혀 있거나, 완전히 닫힌)이 있는 반원형 단면 구조를 나타내며, 이는 번개가 목표 물질로 전파되는 경로를 나타냅니다. 그 길이는 센티미터에서 수 미터까지 다양하며, 벽 두께도 다양합니다. 중앙 빈 공간의 기하학적 구조는 번개 방전의 주요 전파 방향을 따라 2차 전도 경로를 반영하는 분기와 함께 복잡한 형태를 드러낼 수 있습니다. 자연 풀구라이트의 외부 표면은 일반적으로 거친 질감을 가지며, 원재료의 잔해와 부분적으로 녹은 결정이 녹은 풀구라이트 질량에 붙어 있을 수 있습니다. 반면, 풀구라이트의 내부 표면은 일반적으로 중앙 빈 공간을 둘러싸고 있는 유리질의 매끄러운 표면을 나타냅니다. 부분적으로 녹은 결정의 잔여물이 풀구라이트의 유리질 부피 표면에서 발견될 수 있습니다. 아프리카 사하라 사막에서 온 대표적인 자연 풀구라이트 샘플과 풀구라이트의 기본 형태적 특징을 보여주는 일반적인 단면 및 종단면이 그림 1에 제시되어 있습니다.
그림 1. (a) 사하라 사막에서 온 자연 풀구라이트(즉, 모래)의 예. (b) 자연 풀구라이트의 대표적인 단면 및 종단면으로 자세한 형태적 설명이 포함되어 있습니다. 종단면의 주황색 사각형은 생성된 풀구라이트의 BSE 이미지가 그림 4a–e에 제시된 영역에 해당합니다.
실험장치
우리는 절연된 샘플 용기에서 DC 소스와 트리거 펄스 설정을 사용하여 번개 방전을 시뮬레이션했습니다(그림 2a). DC 설정은 통제되고 높은 재현성을 가진 조건에서 자연 번개 전류 방전의 효과를 시뮬레이션합니다. 설정의 주요 요소는 마르크스 발생기, 12V의 은-납산 배터리 60개가 직렬로 연결된 배터리 시스템(DC 소스)(720 V–600 A), 회로 차단기 및 스위치, 스위칭 컨트롤러 및 확장 안전 회로입니다(그림 2a). 이 설정은 자연 번개의 주요 전류 구성 요소를 나타내도록 설계되었습니다. 즉, (1) 첫 번째 귀환 스트로크는 가장 높은 전류 진폭을 가지며, 일반적으로 103 A의 순서로 몇 백 µs까지 지속됩니다. (2) 후속 귀환 스트로크는 진폭과 지속 시간이 낮지만 종종 훨씬 높은 전류(몇 백 kA/µs까지)를 가집니다. (3) 장기간 지속되는 전류는 몇 백 A26의 낮은 전류 진폭을 가지지만 훨씬 더 긴 지속 시간을 가집니다(일반적으로 100 ms까지 지속됨). 우리의 설정에서 첫 번째 귀환 스트로크는 마르크스 발생기를 사용하여 전압 임펄스로 시작되며(약 100 µs 동안 1500–5000 A의 임펄스 전류) 절연된 샘플 용기에 위치한 전극 사이의 스파크 갭을 트리거하여 목표 물질의 유전 강도를 파괴합니다. 다음으로, DC 소스는 장기간 지속되는 전류의 생성을 시작합니다. 두 개의 회로 차단기가 이 전류를 사전 설정된 시간 동안 멈추도록 배열되어 있습니다. 우리의 실험에서는 상부 전극을 양전하로, 하부 전극을 음전하로 하여 양의 번개 방전을 시뮬레이션합니다. 음의 방전도 동일한 설정으로 시뮬레이션할 수 있으며 양의 방전에 의해 생성된 것과 유의미한 차이가 없는 풀구라이트를 생성합니다. 실험 준비 과정에서 실용적인 이유로 양의 방전에 의한 풀구라이트 생성이 선호됩니다. Çalışkanoğlu et al.의 매우 유사한 실험의 비디오를 볼 수 있습니다.
절연된 샘플 용기는 3mm 두께의 플렉시글라스 튜브로 만들어진 두 개의 동축 원통형 용기로 구성되어 있습니다: 내부 튜브(높이(h): 200 mm, 직경(D): 120 mm)는 샘플을 포함하고 있으며, 외부 튜브(h: 60 mm, D: 60 mm)는 방전 시 실험실 공간에서 샘플의 이동과 분산을 방지합니다(그림 2b).
전기적으로 비전도성이고 기계적으로 내구성이 있는 폴리머 원통형 디스크 플레이트가 샘플 용기 내의 세 위치(상단, 중간 및 하단)에 위치해 있습니다. 상단 및 하단 플레이트는 고정되어 있으며, 중간 판은 이동 가능하도록 설계되어 있어 실험 조건을 최적화하기 위해 전극 간의 거리를 조정할 수 있으며, 실험 중 용기 내에서 발생할 수 있는 갑작스러운 기계적 충격의 결과를 포함합니다. 번개 방전은 서로 다른 형상의 두 전극 사이에서 생성됩니다: 중간 판에 부착된 총알 모양의 상부 전극(높이: 27.42 mm, 직경: 13 mm)과 하부 판에 부착된 돔 모양의 하부 전극(높이: 19 mm, 직경: 46 mm).
모든 실험은 대기 온도와 압력에서 수행되었습니다. 실험 중 실험실의 환경 조건은 GFTB 100 정밀 온습도계 및 기압계로 정기적으로 측정되었으며, 안정적인 환경(T: ~ 19.2 °C ± 0.2, P: ~ 946 hPa ± 10, RHmean: ~ 50.0% ± 0.6)을 나타냈습니다.
전극 간의 거리를 조정하고 내부 튜브를 채울 목표 물질의 최적량을 결정하기 위해 세 번의 시험 실험이 수행되었습니다. 이후 유사한 실험 조건(i1: 몇 백 kA/µs까지, i2: 220 A–350 A)에서 지속 시간이 다른 여섯 번의 실험(0, 100, 200, 300, 400, 500 ms)이 수행되었습니다. 우리의 설정에서 허용되는 지속 전류의 최소 지속 시간은 100 ms이며, 이는 Brook et al.이 주장한 자연 번개에 의해 생성된 장기간 지속 전류의 평균 지속 시간(약 150 ms)과도 가깝습니다. 200에서 500 ms 실험은 풀구라이트 구조에 대한 극도로 장기간 지속 전류 효과의 지속 시간을 조사하기 위해 수행되었습니다. 이후 우리는 지속 전류 단계의 특성 지속 시간에 따라 실험을 T0, T100, T200 등으로 지칭할 것입니다. T0 실험은 지속 전류 단계 없이 첫 번째 귀환 스트로크로 샘플을 타격하여 수행되었습니다. 각 실험을 위해 내부 튜브는 200 g의 목표 물질로 채워졌으며 모든 실험은 새로운 샘플 배치로 수행되었습니다. 모든 실험에서 전극 간의 간격은 50 mm로 일정하게 유지되었습니다. 전극 간의 고정된 거리는 실험 풀구라이트의 최대 길이를 크게 결정한다는 점에 주목할 가치가 있습니다. 각 실험 지속 시간에 대해 설정에 의해 생성된 전기 파형의 개략도는 그림 3a에서 볼 수 있습니다(디지털 오실로스코프로 측정한 전류 파형: 보충 그림 S1).
그림 2. 실험 장치의 개략도. (a) 트리거 펄스 설정이 있는 DC 소스의 회로도 및 샘플 용기의 3D 이미지. 첫 번째 귀환 스트로크(i1)는 번개의 첫 번째 귀환 스트로크 구성 요소를 나타내며, 장기간 지속되는 전류(i2)는 번개의 지속 전류 구성 요소를 나타냅니다. (b) 원통형 샘플 용기의 단면도.
목표 물질
실험을 위한 순수한 물질로 우리는 ROTEC GmbH에서 제공한 Laacher See 화산의 13 ky 분출 동안 생성된 "Laacher See Bimse"(이하 LSB) 퇴적물의 미리 체로 걸러진 화산재 입자를 사용했습니다. 우리는 90에서 300 µm 사이의 LSB 입자 크기와 3 wt%의 매우 미세한 재(< 63 µm)를 추가로 사용합니다. LSB는 주로 기포가 있는 유리 입자, 암편 및 느슨한 결정으로 구성된 다상 물질로 연결된 및 고립된 다공성을 나타냅니다(그림 3b). 신생 물질은 화학 조성상 폰올라이트(SiO2 ∼55 wt%; Al2O3 ∼20.5 wt%; NaO ∼11 wt%; K2O ∼5.5 wt%)이며 주요 결정상(5–8%)은 석영, 사장석, 사나딘 및 클리노피록센입니다. 장석과 석영 결정 입자는 총 벌크 조성의 약 1 wt%이며 이 결정의 평균 입자 크기는 250 µm입니다. 여기 사용된 LSB의 평균 밀도는 헬륨 피크노미터로 2.42 ± 0.02 g/cm3로 측정되었습니다. LSB 화산재는 이전 번개 방전 실험에서 광범위하게 특성화되고 사용되었기 때문에 시작 물질로 선택되었습니다. LSB의 입자 크기 분포는 풀구라이트가 자주 발견되는 실트 및 모래 퇴적물과 유사합니다. 게다가, 그 광물 조합은 퇴적물에서 흔히 발견되는 석영과 장석을 포함합니다. 따라서 이 화산 입상 물질은 번개 유도 용융 반응에 의한 유리 및 결정 입자 성분의 물리적 및 화학적 변형을 연구하는 데 이점을 제공합니다.

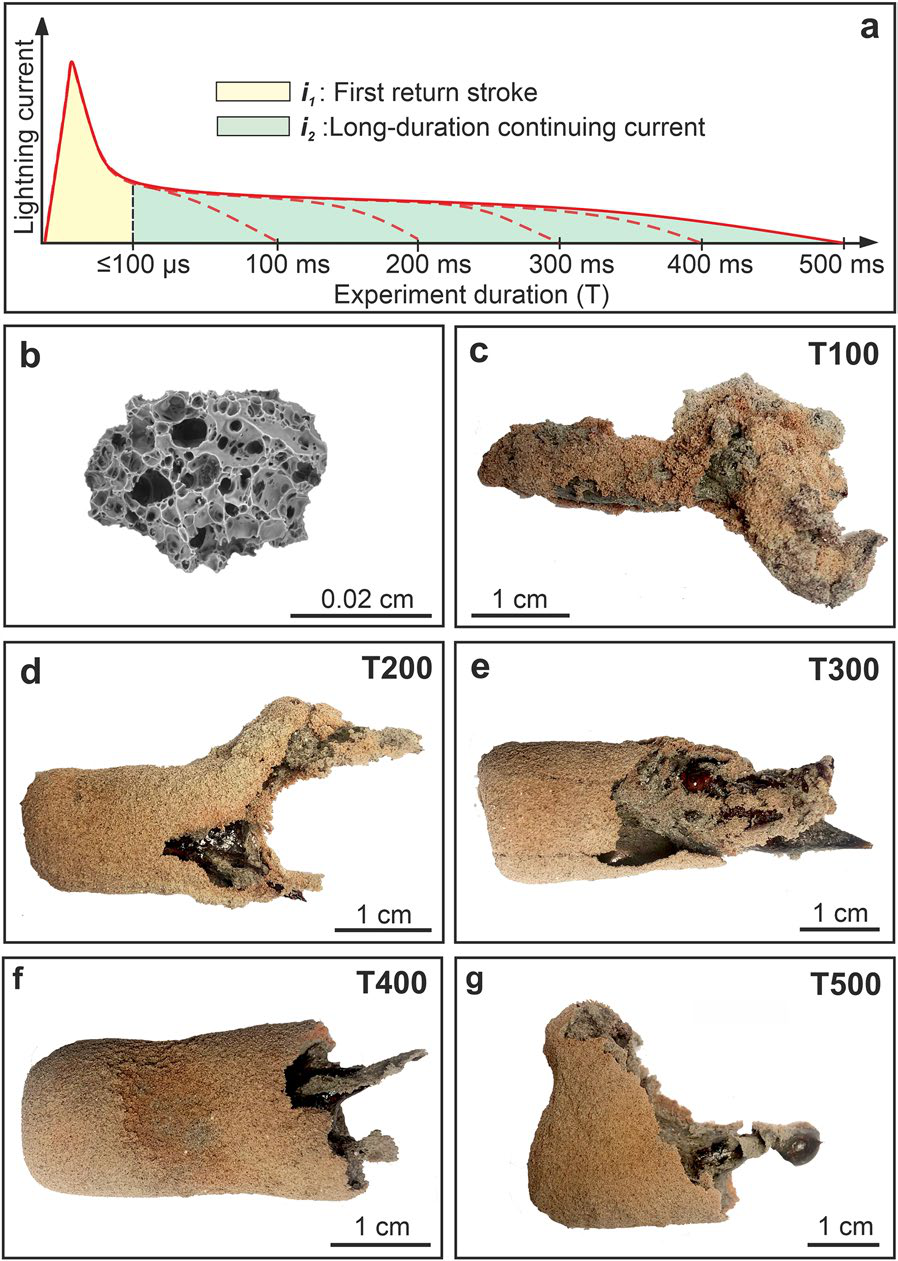

그림 3. (a) 실험 번개 구성 요소 i1 및 i2의 다양한 실험 지속 시간에 대한 개략적 복합 전기 파형(µs 및 ms 단위). (b) LSB의 순수한 괴석의 SEM-BSE 이미지. (c–g) 가변 장기간 지속 전류(100–500 ms) 하에서 실험적으로 생성된 풀구라이트의 사진. 각 풀구라이트의 왼쪽 끝은 실험 설정에서 하부 전극에 부착된 부분에 해당합니다.
실험적으로 생성된 풀구라이트
형태학
우리는 6번의 실험에서 5개의 풀구라이트를 생성했습니다. T0 실험(100 µs 충격 전류 및 지속 전류 없음)에서는 입자 클러스터의 일부 용융 및 소결만 발견되었습니다. 반대로, 가변적으로 긴 지속 전류(T100 및 T200 등)로 특징지어진 모든 실험은 풀구라이트를 생성했습니다(그림 3c–g). 모든 풀구라이트의 외부 표면은 순수한 물질의 적갈색을 나타냅니다. 각 풀구라이트의 대부분의 표면은 순수한 물질의 잔여물과 부분적으로 용융된 결정으로 덮여 있습니다. T100에서 T400 실험의 풀구라이트는 길이가 45 mm로 유사하며, T500 풀구라이트는 길이가 35 mm로 전극 간 거리보다 각각 5 및 15 mm 짧습니다. 풀구라이트의 용융되지 않은 및 부분적으로 용융된 영역의 두께는 각각 최대 0.6 mm 및 0.5 mm까지 다양하며, 유리 영역은 실험 지속 시간에 관계없이 전체적으로 가변 두께를 보입니다. 주요 공극도는 풀구라이트의 불규칙한 기하학을 반영하여 풀구라이트의 다른 부분에서 가변 직경을 보입니다. T100, T200, T300 및 T500 풀구라이트의 평균 직경은 약 25 mm이며, T400 풀구라이트는 약 20 mm입니다. 모든 풀구라이트는 T500을 제외하고는 튜브 모양의 형태를 보입니다. T100, T200 및 T500 풀구라이트는 짧은 돌출부(가지)를 나타냅니다. 열린 중앙 공극은 T200 풀구라이트에서만 관찰됩니다. 풀구라이트의 총 질량(2.432 g—T100, 4.998 g—T200, 6.002 g—T300, 8.370 g—T400, 9.589 g—T500)은 지속 전류의 지속 시간이 증가함에 따라 점진적인 증가를 보입니다.
광물학
모든 풀구라이트는 세로로 절단되었습니다(즉, 번개 방전 방향과 평행). 유리 영역(중앙)에서 외부 영역까지의 단면은 그림 4a, e에 표시되어 있습니다. 부분적으로 용융된 결정은 부분적으로 용융된 및 유리 영역에서 감지됩니다. 이들은 주로 석영과 소량의 철 산화물 및 K-장석으로 구성되어 있으며, 잔여 피록센 결정은 관찰되지 않았습니다(그림 4 h, j). 다른 산화물(즉, 구리 및 텅스텐 복합체)도 발견되며 그 크기(< 103 nm)는 BSE 이미지에서 해상하기 어려울 정도로 작습니다. 이러한 결정 및 산화물의 크기와 비율은 실험 지속 시간이 증가함에 따라 변화가 없으며 특정한 공간적 분포도 나타내지 않습니다.
모든 풀구라이트에서 공극이 관찰됩니다. 실험 지속 시간과 공극의 크기, 수 및 공간적 분포 사이에는 상관관계가 발견되지 않았습니다. 이들은 부분적으로 용융된 결정의 존재로 인해 복잡한 형태를 나타냅니다. 일부 공극은 또한 융합된 것으로 나타납니다. 이들은 주로 유리 및 부분적으로 용융된 영역 사이에 층을 형성하기 위해 군집하지만, 일부 공극은 유리 영역 내에서도 감지됩니다. 유리질 영역은 길이가 최대 20mm에 이르며, 녹지 않은 영역과 부분적으로 녹은 영역 사이의 빈 공간은 길이가 최대 0.7mm에 이릅니다. (그림 4c).

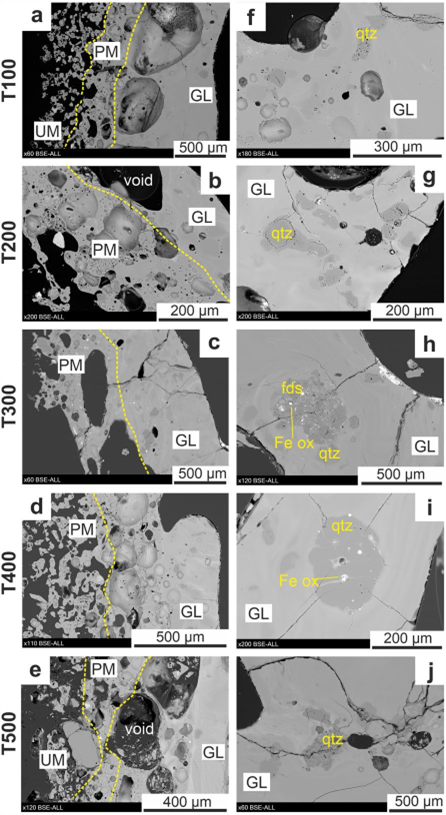

그림 4. (a–e) 그림 1b에 언급된 각 절단된 풀구라이트의 반쪽 면의 BSE 이미지. 이미지의 노란색 점선은 텍스처 도메인 간의 전환을 표시합니다. (f–j) 풀구라이트의 유리질 영역에서 부분적으로 녹은 결정의 이미지. qtz 석영, fds 장석, FeO 철 산화물, GL 유리질 영역, PM 부분적으로 녹은 영역, UM 녹지 않은 영역.
밀도와 다공성
용융 지속 시간의 함수로 밀도와 다공성을 정량화하기 위해, 우리는 3D 기포성을 대표하는 2D 이미지(BSE) 분석을 헬륨 피크노메트리 데이터와 결합하여 사용했습니다(그림 5a,b; 보충 표 S1). 원래 재료(유리 + 다상 결정)의 밀도는 2.42 ± 0.02 g/cm3입니다. 먼저, 고체 풀구라이트에 부착된 모든 원래 재료를 브러싱하여 청소한 후 분석의 정확한 평가를 위해 ≤ 63 µm로 분쇄했습니다. 풀구라이트(유리와 부분적으로 녹은 결정, 소량의 녹지 않은 결정 가능성)은 약 2.48 ± 0.02 g/cm3의 밀도 값을 나타냅니다. T300은 모든 풀구라이트 중에서 가장 밀도가 낮으며 약 2.46 ± 0.007 g/cm3입니다. 합성 LSB 유리(유리와 소량의 미세 결정 가능성)의 밀도 값(2.42 ± 0.004 g/cm3)도 모든 풀구라이트 샘플과 비교하여 풀구라이트의 팽창 비율을 확인하기 위해 측정되었습니다. 풀구라이트는 LSB 및 합성 LSB 유리보다 약간 높은 밀도를 나타냅니다.
각 풀구라이트의 BSE 이미지 모자이크를 사용하여 다공성 비율을 추정합니다. 밀도 측정과 일치시키기 위해 녹지 않은 영역의 원래 입자들 사이의 빈 공간을 제외합니다. 풀구라이트(유리질 + 부분적으로 녹은 영역)의 다공성 비율은 T100에서 약 47%에서 T500에서 약 18%로 감소하는 것으로 나타났습니다.

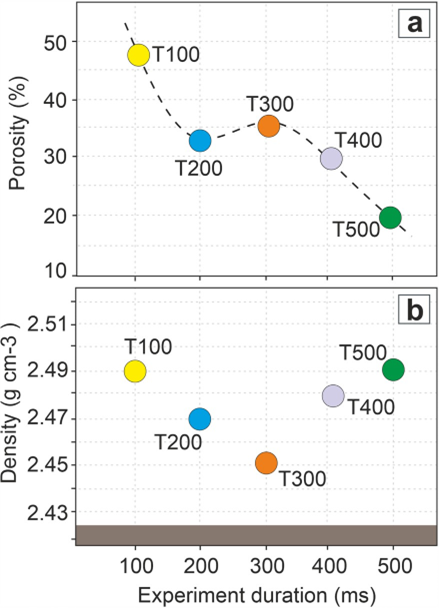

그림 5. (a) 모든 풀구라이트의 2D 이미지 분석을 통한 다공성 계산. (b) LSB, 합성 LSB 유리 및 모든 풀구라이트의 밀도 측정. 갈색 영역은 비교를 위한 LSB(2.42 ± 0.02 g/cm3) 및 합성 LSB 유리(2.42 ± 0.004 g/cm3) 밀도를 나타냅니다. 각 실험 실행에 대한 계산된 값과 측정된 값의 오차는 기호의 크기 내에 있습니다.
논의
우리는 자연 화산재 샘플을 사용하여 5개의 풀구라이트를 성공적으로 생성했습니다. 이 샘플은 포놀라이트 조성과 일관된 입자 크기(< 300 µm) 분포를 가지며, 고전류 충격 전류와 가변 지속 시간의 지속 전류에 노출되었습니다. 비록 우리의 설정이 풀구라이트 형성을 직접 관찰할 수는 없지만, 실험의 비디오 촬영 및 결과 풀구라이트의 상세한 특성화, 그리고 부과된 실험 조건을 통해 풀구라이트 형성에 대한 통찰력을 얻을 수 있습니다. 우리의 풀구라이트는 두꺼운 유리 벽을 가진 튜브 모양을 가지고 있으며 얇은 원래 입자(결정 + 유리)와 부분적으로 녹은 결정으로 코팅되어 있습니다. 이러한 풀구라이트는 Pasek et al.이 제안한 풀구라이트 분류(Type I-모래, II-토양, III-칼리체, VI-암석 및 V-방울)에 맞지 않습니다. 비록 그 분류 체계가 풀구라이트의 복잡한 본성을 정리하는 어려운 과제를 다루고 있지만, 화산 원암에서 유래한 풀구라이트는 포함하지 않습니다. 물질의 구성뿐만 아니라 그 구성 요소의 크기와 본질 -특히 원암이 비연속적인 퇴적물이나 쇄설암으로 구성될 때- 은 풀구라이트의 형태, 밀도, 다공성 및 유리 비율에 중요한 역할을 하며, 번개가 흐르는 전류와 지속 시간의 변화를 고려해야 합니다.
고전류 및 고전압(최대 몇 백 kA 및 150 kV) 실험에서 시작 물질은 매우 짧은 시간(100 µs) 동안 높은 에너지 이벤트에 노출되었으며 일부 입자 클러스터의 부분적 용융이 발견되었습니다. 풀구라이트는 가변 지속 시간(100–500 ms)의 지속 전류(220 A–350 A)를 가진 고전압 및 전류 충격 실험에서만 생성되었습니다(그림 3c–g).
Genareau et al.의 고전류 충격 실험 결과도 초기 고전류 충격만으로는 풀구라이트 본체를 생성할 만큼 충분한 용융을 생성하기에 충분하지 않다는 우리의 발견을 지지합니다. 대신, 지속 전류 단계의 추가는 원래 물질의 용융 과정을 유지하는 데 필요한 에너지(열) 전달을 가능하게 하며 종종 번개에 의해 점화된 화재와 관련이 있습니다. 자연 번개에서 측정된 지속 전류는 가변 지속 시간을 나타내며 Lapierre et al.에 의해 매우 짧은(3–10 ms), 짧은(10–40 ms) 및 긴(> 40 ms)으로 언급되었습니다. 연구에 따르면, 비록 드물지만, 귀환 스트로크 후 지속 전류는 100 ms 이상 지속될 수 있으며 350 ms를 초과할 수 있습니다. 우리의 연구에서, 상당한 용융이 처음 관찰되는 최소 지속 전류 지속 시간은 100 ms(실험 T100)입니다. 이는 또한 우리의 설정으로 달성할 수 있는 가장 짧은 지속 전류 지속 시간이므로, 다른 매개변수(즉, 구성, 입자 크기 분포 및 전극 간격)가 일정하게 유지되는 경우 더 짧은 지속 전류에 의해 이미 용융이 생성될 수 있음을 배제할 수 없습니다. 지속 전류가 없는 실험과 지속 전류가 100 ms인 실험(즉, 실험 T0 및 T100) 간의 풀구라이트 구조의 현저한 차이가 관찰됩니다. 원래 물질을 더 긴 지속 전류에 노출하면(즉, T200 및 T300) 실험 풀구라이트의 구조적 및 화학적 변화가 T100에 비해 상당히 발생하지 않습니다.
천연 재료의 상태와 번개 방전 특성은 풀구라이트 형성 과정에 강한 영향을 미칩니다. 실리케이트 유리는 실리케이트 광물의 융점에 비해 유리의 융점이 낮기 때문에 풀구라이트 생성에 더 적합한 대상 재료입니다. 천연 재료에 유기물(예: 이끼, 뿌리)이 존재하면 번개가 붙을 수 있는 국부적인 양전하를 생성할 수 있습니다. 타버린 유기물은 풀구라이트 구성에서 환원된 형태의 원소(예: 인)를 발견할 기회를 증가시킬 수 있습니다. 이러한 원소들은 유기 형태의 중요한 물질로도 언급되는데, 이는 풀구라이트가 생명 기원 연구에 매력적이라는 것을 의미합니다. 우리의 천연 샘플에는 유기물이 존재하지 않으며, 이는 신선한 암석 노출로부터 얻어진 입자들이기 때문입니다. 그러나 어느 정도의 화학적 풍화는 사전에 배제할 수 없습니다.
우리 그룹(여기서는 제시되지 않음)과 Teixeira의 추가 실험은 유사한 전기 조건(실험 지속 시간 500ms) 하에서 수행되었으며, 대상 재료에서 더 큰 입자의 비율을 증가시키는 것이 광물 상 조성에 관계없이 풀구라이트 형성 과정에서 중요한 역할을 한다는 것을 밝혀냈습니다. 천연 재료에서 큰 입자(> 300 µm)의 우세는 풀구라이트의 형태 형성을 방지하는 것처럼 보이지만, 중간에서 낮은 양일 때는 풀구라이트의 형태 형성을 방지하지 않는 것처럼 보입니다. 그러나 이 연구에서 보여준 바와 같이, 큰 입자는 외부 경계에서 열 변형을 겪습니다(Fig. 4f–j). 반면, Teixeira는 작은 입자(40–150 µm—석영)가 풀구라이트 형성에서 완전히 녹았다고 지적합니다. Wadsworth et al.도 작은(약 310 µm) 화산재 입자의 가장자리가 3ms의 가열 시간과 3000K를 초과하는 온도에서 이온화된 번개 채널에서 둥글게 될 것이라는 우리의 발견을 지지합니다. Elmi et al.은 AC 소스 전압(최대 150kV)과 전극 간 거리 26.5cm에 노출된 부서지지 않은 전정질 암석(변형되지 않은 화강암 샘플 블록)이 어떤 용융물도 생성하지 않았음을 보여줍니다. 이는 입자 크기가 특정 한계를 초과하면 풀구라이트 질량 형성이 크게 억제된다는 것을 나타냅니다. 풀구라이트의 형태는 천연 재료의 상태와 밀접하게 관련되어 있습니다. 예를 들어, 균질한 대상 재료 내용물은 번개 방전의 저항이 낮기 때문에 가지 형성 가능성을 감소시키는 반면, 대상 재료의 이질적인 내용물은 최소 저항 경로를 증가시키고 생성된 풀구라이트는 다양한 크기의 여러 가지를 나타낼 수 있습니다. 따라서 균질한 재료에서 생성된 우리의 풀구라이트에서는 거의 가지가 발견되지 않습니다(Fig. 3e,f).
모든 풀구라이트의 평균 길이는 거의 45mm로 측정되었으며, T500은 35mm입니다. 풀구라이트의 길이는 지정된 전극 간격(50mm)으로 제한된 것으로 보입니다. 풀구라이트의 평균 직경(총 약 25mm)과 주요 중앙 공동(약 5mm) 사이의 비율은 5이며, 실험 풀구라이트 모두에서 유사합니다. 500ms 실험을 제외하고는 동일합니다. 동일한 전극 거리에서 대상 재료에 가해지는 더 긴 시간(지속 전류)이 풀구라이트의 튜브 기하학을 변경하지 않으며, 용융 재료의 밀도가 냉각 중에 고유한 형태를 유지할 수 있을 때까지는 변경되지 않습니다. 이 지점을 초과하면, 현재 연구에서 특정 조성에 대해 500ms인 경우, 튜브 구조가 붕괴되어 주요 공동이 파괴됩니다. 반면, 다른 실험에서는 전극 간 거리를 증가시키면 대상 재료의 조성에 관계없이 중앙 공동의 직경을 줄이는 효과가 있다는 것을 알고 있습니다.
풀구라이트의 총 질량은 지속 전류의 지속 시간에 따라 증가하지만, 풀구라이트의 밀도는 매우 좁은 범위(약 2.48 ± 0.01 g/cm3)에서 변동합니다. 이는 기공률 감소로 인한 전체 부피의 안정화로 설명될 수 있습니다(Fig. 5a,b). 더 긴 열 전달 시간(즉, 더 긴 지속 전류)은 공동이 합쳐지고 결국 붕괴될 가능성을 증가시켜 전체 기공률을 감소시킵니다. 따라서 더 긴 지속 시간 실험은 점진적으로 증가하는 총 밀도를 보여줄 것으로 예상됩니다. T300은 기공률과 밀도 사이의 반비례 관계의 가장 좋은 예입니다. 일반적으로 풀구라이트의 밀도 값은 천연 LSB(2.42 ± 0.02 g/cm3)와 합성 LSB 유리(거의 2.42 ± 0.004 g/cm3)보다 높습니다. 이 특정 조성에 대해, 피크노미터 결과는 몇 가지 이유로 인해 일관성이 없을 수 있습니다: (1) 밀도 측정의 반복성을 방해하는 천연 기포 재료의 미세 기공률; (2) 피크노미터 측정 셀의 부피에 비해 작은 풀구라이트 조각(< 1g)의 제한된 가용성; 풀구라이트에서 부서진 조각의 천연 및 부분적으로 녹은 입자의 양. 그럼에도 불구하고 조사된 샘플의 밀도 값은 매우 비슷하므로 관찰된 변동은 실험 오차 내에서 무시할 수 있는 것으로 간주할 수 있습니다.
대상 재료의 유전장 강도는 조성과 직접적으로 관련되어 있으며, 번개 방전이 용융을 시작하기 위해 도달해야 하는 전류를 제한합니다. 유리 전이 온도(피크)는 천연 LSB 샘플(유리 + 결정)에 대해 약 718°C, 실험 풀구라이트(유리 + 부분적으로 녹은 결정의 소량 가능)에 대해 약 694°C, 재용융된 LSB 유리에 대해 약 693°C로 결정되었습니다(Fig. 6). 풀구라이트 샘플과 합성 LSB 유리의 온도는 오차 범위 내에서 동일합니다(± 1°C). 풀구라이트의 유리 전이는 번개 타격 동안 샘플 변형의 제약을 제공합니다. 추정된 유리 전이 피크는 천연 LSB의 유리를 연화시키기 위한 필요한 온도를 나타냅니다. 플라즈마가 도달할 수 있는 가능한 온도를 결정하는 기술적 제한에도 불구하고, 이전 연구는 마이크로초 단위로 최대 32,000K에 이를 수 있음을 나타냅니다. 1600°C는 우리의 시뮬레이션된 아크 플라즈마의 최소 온도의 하한을 나타내며, 얇은 용융층이 잔여 석영 결정, 즉 천연 광물 조합의 가장 내화성이 높은 결정에 코팅되어 있으며, 대기압에서 녹는 점이 약 1600°C입니다. 풀구라이트의 유리 및 결정 영역의 분포는 모든 풀구라이트의 외부 표면을 향한 주목할 만한 열 구배의 존재를 보여줍니다. 풀구라이트에서 초기 재료의 잔재로서의 입자 구조는 번개 방전을 통한 에너지 전달의 평균 지속 시간을 상대적으로 추정하는 데 사용할 수 있습니다.

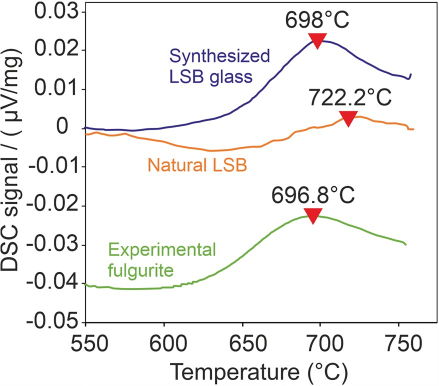

그림 6. 실험적 풀구라이트, 합성 LSB 유리 및 천연 LSB 샘플의 동시 열 분석(원시 데이터). 역삼각형은 각 샘플의 추정된 유리 전이 온도를 나타냅니다.
결론
이 연구에서 생성된 실험적 풀구라이트는 자연에서 발견된 풀구라이트와 주목할 만한 유사성을 보여줍니다. 따라서 우리의 실험 설정과 구현된 프로토콜은 자연 풀구라이트 형성을 대략적으로 잘 모사하는 유효한 경로를 제공합니다. 가장 주목할 만한 점은 방전에서 지속 전류 단계의 존재가 천연 재료의 용융을 생성하기 위한 필수적인 열 전달을 허용한다는 것입니다.
이러한 결과를 통해 자연적인 풀구라이트의 특성으로부터 번개 방전의 매개변수를 추론하기 위한 보정을 시작할 수 있습니다. 번개가 치는 최소 온도는 상변화 융합을 기반으로 결정할 수 있습니다. 목표 물질의 유전 강도는 조성과 직접적으로 관련되어 있으며, 융합을 생성하기 위해 번개 방전이 도달해야 하는 전류를 제한합니다. 풀구라이트에서 초기 물질의 잔재로서 곡물의 형태는 번개 방전을 통한 에너지 전달의 평균 지속 시간을 추정하는 데 사용할 수 있습니다.
마지막으로, 번개와 풀구라이트 형성 간의 관계에 대한 이 정찰 연구는 가까운 미래에 초기 지구에서 전생물학적 화학을 위한 반응물 생성에 있어 이 과정의 중요성을 연구할 기회를 제공할 것입니다.
(Method 생략)
🌐 논문 링크
👤 작성자
문지기 baibel
🔎 검토
문지기 baibel
(🔴🟡🟢)번역 완성도
🟢
🎁 논문 해석 서비스 제공
📚 AI 논문 해석 서비스 – 쉽고 빠른 논문 분석, 지금 경험하세요!
“자세한 가격/정책은 상단 안내 참고”
